1.產品介紹

臥式熱交換設備是利用專用板式換熱模塊，根據相應的風量、氣體溫濕度、需降低溫度等參數進行模塊組合達到所需換熱面積，使現對氣體進行換熱。該技術我司已申請實用新型專利，

臥式熱交換設備是由多級換熱板，沿設備箱體長度方向依次間隔分布，所述氣體物料通過所述進氣口進入所述箱體內，經所述通道后由所述出氣口流出所述箱體。相鄰二個所述換熱板組件中的一個所述換熱板組件的所述通道與另一所述換熱板組件的所述換熱板相對應設置，相鄰二個所述換熱板單元中的一個所述換熱板單元的所述通道與另一所述換熱板單元中的所述換熱板相對應設置。

設備設置有能夠供操作人員進出所述箱體的人員進出口，所述人員進出口上設置能夠開關所述人員進出口的門，各所述換熱板可活動設置在所述箱體內，當所述操作人員進入所述箱體內時，所述操作人員能夠在所述箱體內活動。

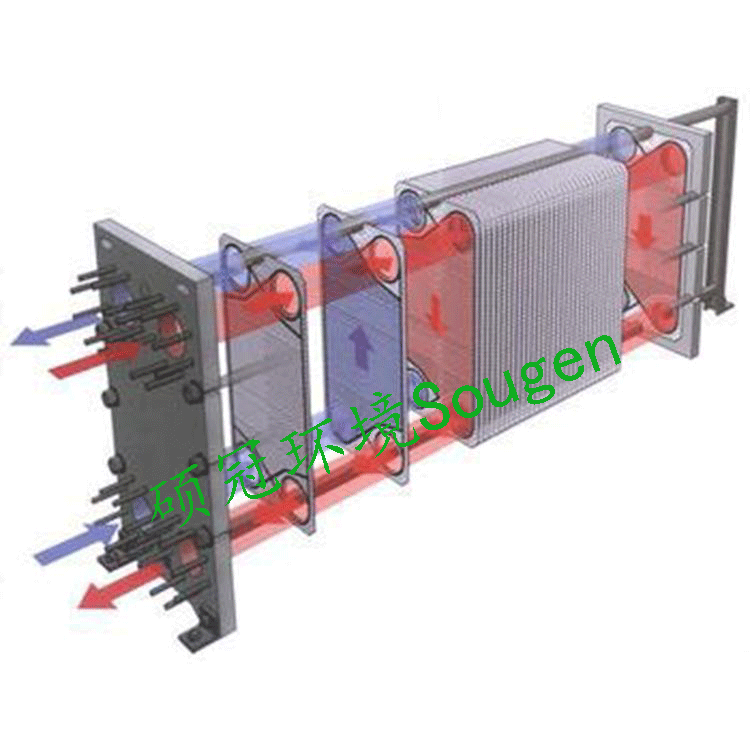

換熱板上下對角設有接口，供冷介質流入和流出。換熱板按一定順序排列組合，在設備內形成固定走向，氣體在設備內通過時，與專用換熱板充分接觸，通過換熱板的冷介質與氣體進行換熱，從而降低氣體溫度，冷介質溫度升高后通過匹配的冷卻塔進行降溫，隨后回到設備內再次與氣體進行換熱，如此往復。

設備側面設有換熱板拆卸口，便于換熱板從設備內拆卸出來，維護保養后重新裝入設備。

工藝流程圖

2.產品優點

可實現對大風量氣體進行降溫；

冷介質不與氣體直接接觸，不產生廢水，不增加氣體含水率；

專用換熱板采用模塊組合，根據換熱面積不同進行相應組合；

設有檢修口，便于進入設備內對換熱板進行維護保養；

換熱板不宜堵塞；

3.產品缺點

設備設計以及制作水平要求高；

設備占地區域較大；

若氣體降溫溫差大，運行費用較高；

4.應用領域

適用于對氣體直接降溫且不產生廢水的工況，針對氣體中含有一定粘性成分更適用。
