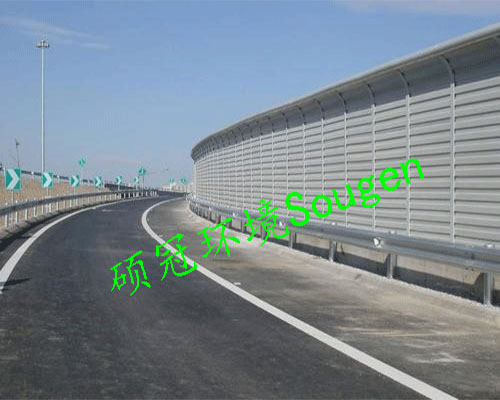

1、產品介紹

吸隔聲屏障常采用用鍍鋅鋼板或鋁合金制作外框架，框架都為易拆裝及可翻轉結構。屏體由面板、背板、吸音棉組成，面板為開孔面，可開為圓孔、百葉孔、孔；背板為平板，阻隔聲音傳遞；吸音棉為屏體中，聲音從面板孔，吸音棉從而吸收并減弱聲音。

隔音聲屏障有以下幾種材料、制作及安裝方式：

A、孔型：金屬百葉隔音聲屏障　　百葉窗孔隔音聲屏障

B、材質：鍍鋅板 鋁板　

C、型號：平槽隔音聲屏障 　插接隔音聲屏障

D、外型：折角隔音聲屏障體 　弧形隔音聲屏障體 　直立型隔音聲屏障體

F、安裝冷卻塔隔音聲屏障位置一般有兩種，一種在地面，一種在樓頂。

G、安裝冷卻塔隔音聲屏障地基一般為：

1）地面安裝隔音聲屏障可以仿造廠房消聲屏障安裝方式

2）樓頂安裝隔音聲屏障地基：一種是打膨脹螺絲做斜拉，一種是澆筑水泥墩，可以利用有利條件安裝砸樓頂女兒墻上安裝隔音聲屏障。

2、降噪原理

聲波在傳播過程中遇到障礙時，就會發生反射、透射和繞射三種現象。聲屏障就是在聲源與受聲點之間插入一個設施，用以隔斷并吸收聲源到達受聲點的直達聲波，使部分聲波受阻反射，部分聲波則經吸收衰減后通過屏體透射（極小）和屏頂繞射等附加衰減形式到達受聲點，達到減輕受聲點的噪聲影響、取得降噪效果的目的。吸隔聲屏障的高度及寬度原則上以隔斷聲源到達受聲點的直達聲波為最低限度，一般來說，為提高屏蔽效果，隔聲屏的高度通常不低于進出風口高度的1000-1500mm；為避免影響進風，屏障離進風口距離通常不小于800-1000mm。

在不影響設備散熱效果的條件下，滿足降噪要求，把噪聲控制在隔聲屏內，降低及減少傳播出去的噪聲。

3、產品特點

隔聲屏障為全金屬框架結構，內置厚隔聲材料。消聲板片用50-200mm厚防潮離心玻璃棉作為吸聲層，用憎水玻纖布包覆，有效的降低噪聲，同時也不影響設備設施的正常運行。消聲片飾面層為1.0-1.2mm厚百葉穿孔板，百葉穿孔率大于30%，輕鋼龍骨結構。消聲插片為活絡結構，可以從消聲片中抽出，以便檢修。消聲板型鋼安裝支架與原有冷卻塔脫開，自成體系，避免產生共振現象。因冷卻塔出風口處工況較復雜，特別是水霧嚴重，消聲片飾面層如采用鍍鋅板及油漆防腐處理，長期在潮濕環境下工作，容易銹蝕。為避免出現此類問題，延長消聲器使用年限，故表面噴涂防腐。

隔聲屏障構造為外側安裝具有隔聲、防水，輕型的夾芯彩鋼板，內側為穿孔鋁合金板。穿孔板的參數為：板厚 1.0-1.2mm，百葉孔板，穿孔率 30％(穿孔率過低會降低隔聲屏的降噪作用，一般都設計在 28％至 35％)，后置吸聲腔，彩鋼夾芯板厚度為100mm，在彩鋼夾芯板內側加吸聲構件厚 100mm，內填高效吸聲玻璃棉。采用 H 型鋼或方管作為支撐結構，將屏障插入支撐結構中。

A、吸隔聲型聲屏障與設備設施之間需留有足夠的維修及操作空間方便維修人員從扶梯上到冷卻塔上面進行維修。

B、吸隔聲型聲屏障均由獨立鍍鋅及表面防腐油漆型鋼結構支承。

C、吸隔聲型聲屏障應和建筑美觀整體考慮，應考慮隔聲屏障固定基礎的結構荷載。
